Plattformen für schwimmende Offshore-Windkraftanlagen

Die hochwertigen Plattformen für schwimmende Offshore-Windkraftanlagen von LWY Steel Structure sind robuste Konstruktionslösungen aus Stahl in Marinequalität, die für raue Betriebsumgebungen auf offener See entwickelt wurden. Die aus hochfestem, korrosionsbeständigem Stahl und optimiertem hydrodynamischem Strukturdesign gefertigten Plattformen bieten hervorragende Stabilität, Wind- und Wellenbeständigkeit sowie Anti-Ermüdungsleistung unter komplexen Meeresbedingungen.

Durch die Integration von Rostschutz-, Korrosionsschutz- und seismischen Verstärkungstechnologien unterstützen unsere Offshore-Windplattformen einen stabilen Langzeitbetrieb schwimmender Windkraftanlagen und widerstehen wirksam den Auswirkungen von Meeresströmungen, starken Windvibrationen und Meerwassererosion. Diese fabrikgefertigten Stahlplattformen sind maßgeschneidert für Offshore-Projekte im Bereich der erneuerbaren Energien und zeichnen sich durch hohe strukturelle Sicherheit, lange Lebensdauer und anpassbare strukturelle Spezifikationen aus und erfüllen strenge internationale Standards für Schiffstechnik und Offshore-Windenergiebau.

Produktspezifikationen

Herausforderungen für die Meeresumwelt

Salzsprühkorrosion

Atmosphärische Salzfrachten in Offshore-Zonen werden der Kategorie C5-M zugeordnet, der schwersten Korrosionskategorie in ISO 9223. Rein lackierter Stahl versagt innerhalb weniger Jahre; Plattformen für schwimmende Offshore-Windkraftanlagen erfordern von Anfang an einen mehrschichtigen Schutz.

Wellen- und Ermüdungsbelastung

Schwimmende Strukturen hören nie auf, sich zu bewegen. Zyklische Belastungen durch Wellen, Wind und Turbinenbetrieb führen zu Ermüdungsbelastungen, die eine Schweißnahtqualität und eine Detailkonstruktion erfordern, die weit über den Baustandards liegt.

Zugriffs- und Wartungsbeschränkungen

Der Neuanstrich einer Plattform 20 km vor der Küste wird in Schiffstagen und Wetterfenstern gemessen. Der werksseitig aufgebrachte Korrosionsschutz muss ein dauerhafter Schutz sein.

Materialien und Korrosionsschutz

Stahlsorten

Plattformen für schwimmende Offshore-Windkraftanlagen werden gemäß der Projektspezifikation aus Q355B/Q355D, S355 oder gleichwertigem Baustahl in Marinequalität mit zertifizierten Schlageigenschaften für den Einsatz bei niedrigen Temperaturen hergestellt.

Feuerverzinkung

Kleinere Plattformen und Laufstege sind gemäß ISO 1461 feuerverzinkt mit einer Mindestzinkdicke von 85 μm und bieten so jahrzehntelangen wartungsfreien Schutz in Meeresluft.

Beschichtungssysteme

Große Primärstrukturen erhalten ein Marine-Beschichtungssystem: zinkreiche Grundierung, Epoxid-Zwischenschicht und Polyurethan- oder Polysiloxan-Finish, aufgetragen durch Airless-Spritzen nach Kugelstrahlen auf Sa 2,5.

Kathodische Schutzschnittstelle

Komponenten, die an untergetauchte Strukturen angeschlossen werden, werden im Hinblick auf ihre Kompatibilität mit Opferanoden und eingeprägten Stromsystemen detailliert beschrieben, einschließlich schweißbarer Anoden, sofern angegeben.

Fertigungs- und Schweißqualität

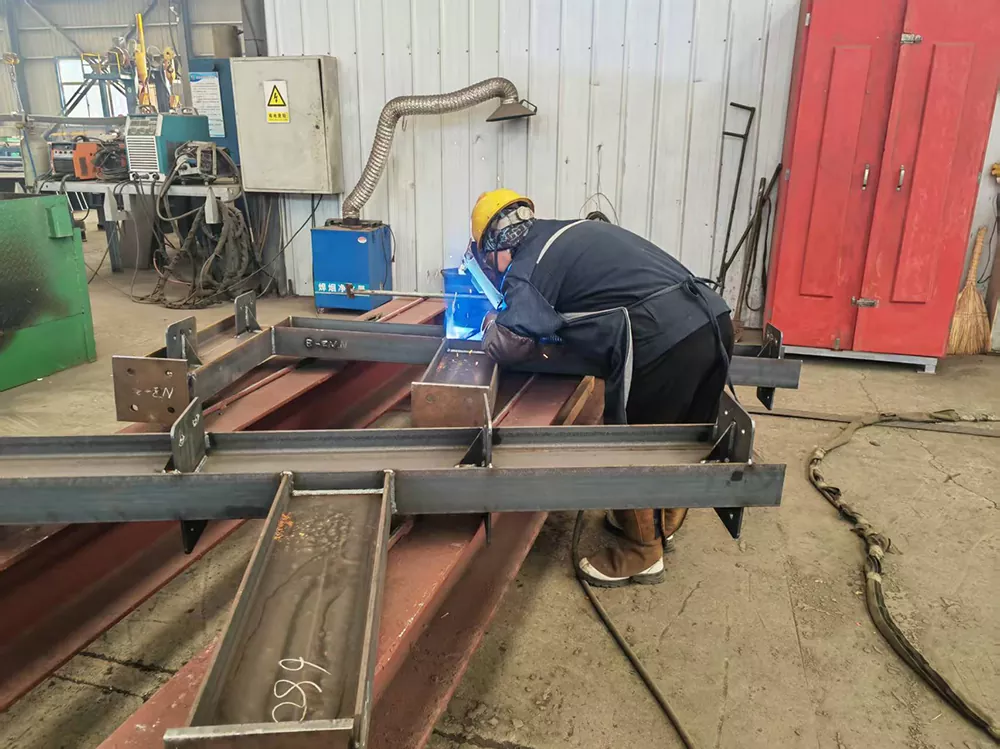

Schweißen

Alle Schweißnähte werden von zertifizierten Schweißern gemäß EN ISO 9606 oder AWS D1.1 ausgeführt, wobei die Schweißverfahren vor der Produktion qualifiziert werden.

Zerstörungsfreie Prüfung

Stumpfschweißnähte in Primärbauteilen werden zu 100 % mit Ultraschall oder Röntgen geprüft; Kehlnähte werden nach Absprache mit dem Auftraggeber stichprobenartig mittels Magnetpulver geprüft.

Dimensionskontrolle

Fertigungsvorrichtungen und Prüfvorrichtungen halten kritische Abmessungen wie den Abstand der Schraubengruppen und die Ebenheit der Flansche innerhalb enger Toleranzen, sodass die Offshore-Montage ohne Nacharbeiten vor Ort funktioniert.

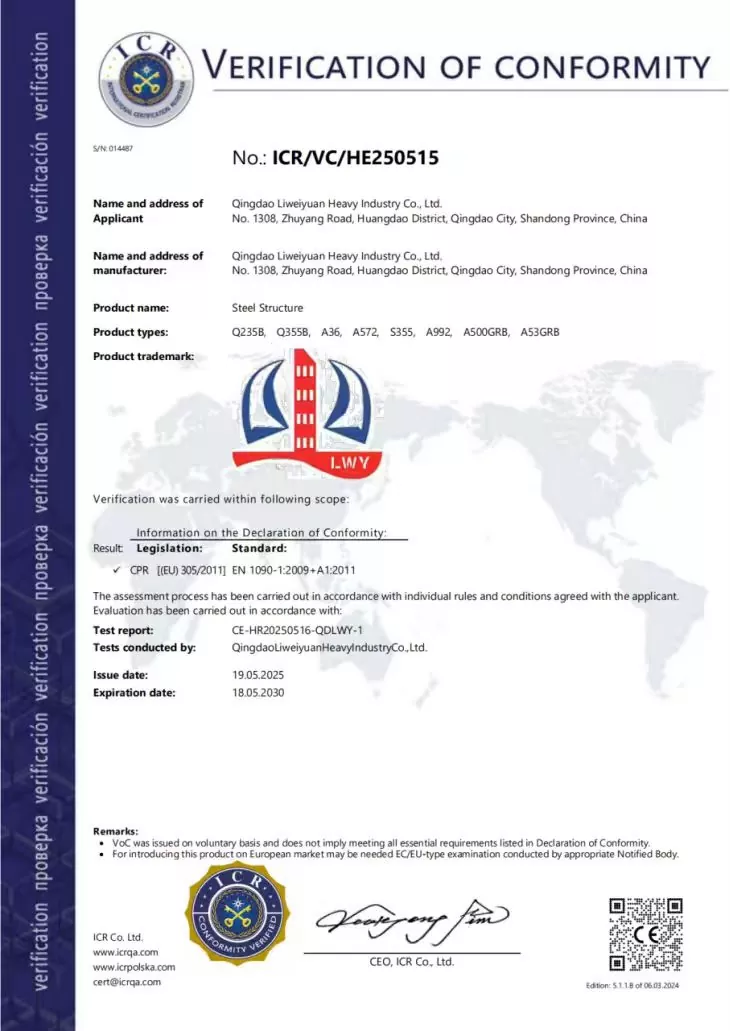

Zertifizierungen und Qualitätsstandards

Anwendungen

LWY Steel Structure fertigt Plattformen für schwimmende Offshore-Windkraftanlagen und zugehörige Komponenten für:

1. Turbinen-Service- und Wartungsdecks

2. Übergangsplattformen zwischen Turm und schwimmendem Rumpf

3. Zugangsstege, Podeste und Geländerbaugruppen

4. Gerätetragrahmen für Festmacher- und Kontrollsysteme

5. Helideck- und Kranpodest-Stützkonstruktionen (auf Anfrage)

FAQ

F1: Welche Stahlsorten verwenden Sie für Plattformen für schwimmende Offshore-Windkraftanlagen?

A1: Q355B/Q355D-, S355- oder A572-Äquivalente mit zertifizierten Tieftemperatur-Schlagzähigkeitseigenschaften, ausgewählt je nach Projektdesignbasis. Für jede Platte und jeden Abschnitt werden Materialzertifikate bereitgestellt.

F2: Wie wird Korrosionsschutz angewendet?

A2: Oberflächen werden auf Sa 2,5 kugelgestrahlt und dann mit einem Marinesystem aus zinkhaltigem Primer, Epoxid-Zwischenprodukt und Polyurethan-Finish beschichtet oder für kleinere Komponenten feuerverzinkt nach ISO 1461. Die Gesamtdicke des Systems übersteigt typischerweise 240 μm.

F3: Können Sie die Anforderungen der Klassengesellschaft erfüllen?

A3: Unser Fertigungs- und QC-System ist auf die DNV-, ABS- und CCS-Praxis ausgerichtet und wir arbeiten gemäß den Schweiß- und NDT-Anforderungen, die Ihr Projekt vorgibt. Eine Befragung durch Dritte ist jederzeit willkommen.

F4: Wie hoch ist Ihre Lieferkapazität für Offshore-Komponenten?

A4: Plattformen für schwimmende Offshore-Windkraftanlagen werden in unserem Werk in Qingdao hergestellt, das über eine jährliche Verarbeitungskapazität von über 20.000 Tonnen Stahlkomponenten verfügt und 36 km vom Hafen von Qingdao entfernt liegt, sodass große Offshore-Chargen effizient auf dem Seeweg transportiert werden können.

F5: Bieten Sie Installationsunterstützung an?

A5: Wir stellen Montagezeichnungen, Hebepläne und Schweißkarten zur Verfügung und unsere Ingenieure unterstützen die Offshore-Montage je nach Bedarf durch Fernführung oder Vor-Ort-Überwachung.
